麦格韦尔磁通门传感器是上海海事大学麦格韦尔磁电验室根据磁通门原理研制的测磁传感器。目前，麦格韦尔系列磁通门传感器已经广泛应用于地球磁场测量、矿石磁场测量、公路车辆感应、随钻测斜仪、卫星姿态控制等技术领域。在军事上，可用于磁性武器及寻找地下武器（炮弹、地雷等）和反潜，还可用于预报天然地震级、空间磁测等。

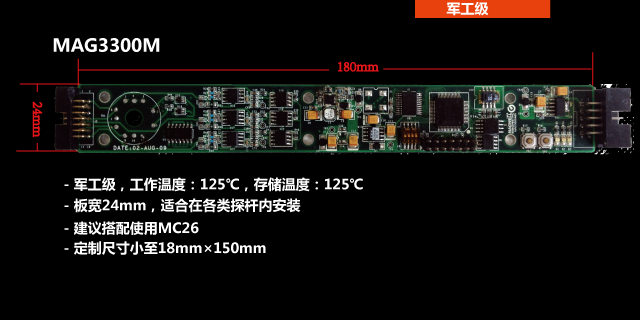

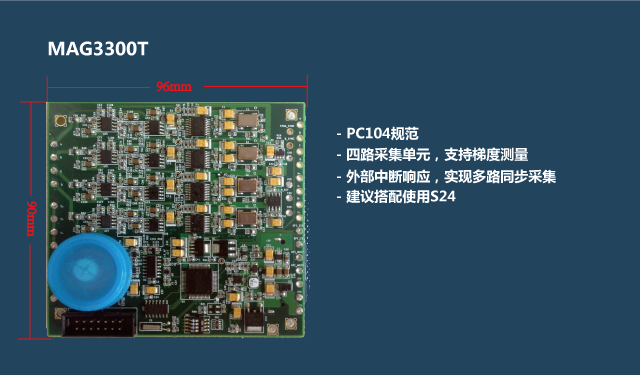

Item	Unit	MAG3300G	MAG3300M	MAG3300T
基本规格
尺寸	mm	38×160×16	24×180×16	90×96×16
工作温度	℃	-20℃ ~ 85 ℃	-20℃-85/125 ℃	-20℃ ~ 85 ℃
储存温度	℃	-40℃ ~ 125 ℃	-55℃ ~ 155 ℃	-40℃ ~ 125 ℃
电源	V	7V DC	7V DC	7V DC
AD采样	Bit	24	24	24
功耗	mA	90	90	120
通讯	232	●	●	●
	485	●	-	-
	CAN	●	●	-
磁通门性能指标
灵敏度	µV/nT	25µV	25µV	25µV
分辨率	nT	0.1nT	0.1nT	0.1nT
功耗	mA	90	90	120
测量精度	nT	0.2nT	0.5nT	0.5nT
噪声	nT	<0.2nT	<0.5nT	<0.5nT
测量范围	nT	0~±100000nT	0~±100000nT	0~±100000nT
稳定性	nT/60min	<0.8nT	<1nT	<1nT
测量范围	nT	0~±100000nT	0~±100000nT	0~±100000nT
测量范围	nT	0~±100000nT	0~±100000nT	0~±100000nT
稳定性	nT/60min	<0.8nT	<1nT	<1nT
测量范围	nT	0~±100000nT	0~±100000nT	0~±100000nT
非线性	F•S•	<0.01%	<0.01%	<0.01%
重复性	F•S•	<0.001%	<0.001%	<0.001% nT
全温零漂	nT/ ℃	<0.5nT	<1nT	<1nT

项目	可选配置	备注
工作温度	●- 40℃ ~ 125 ℃ ●或更高温度	适用于石油随钻测井
加速度计	●MEMS（Micro Electro Mechanical systems） ●石英挠性
温度计	●可选配数字温度补偿 ●温度补偿电路
陀螺仪	●MEMS（Micro Electro Mechanical systems） ●光纤陀螺 ●自寻北
GPS模块	●精度1.8m-3m ●内置天线/外置天线
工作电压	●7V-24V
量程	●0~±100000nT ●0~±200000nT ●0~±300000nT ●或更高
通讯	● CAN  ●  RS232 ●  RS422/RS485 ●  其他无线方式 
