麦格韦尔磁通门传感器是上海海事大学麦格韦尔磁电验室根据磁通门原理研制的测磁传感器。目前，麦格韦尔系列磁通门传感器已经广泛应用于地球磁场测量、矿石磁场测量、公路车辆感应、随钻测斜仪、卫星姿态控制等技术领域。在军事上，可用于磁性武器及寻找地下武器（炮弹、地雷等）和反潜，还可用于预报天然地震级、空间磁测等。

•创新专利三端式磁通门传感器

 –专利号200510028289.9
 –测量、反馈、激励三组线圈共用为同一组线圈  –跑道型骨架两边的线圈匝数、阻值、电感量、分布电容相等，两边的干扰（包括基波分量）可以抵消


•卓越性能

 –灵敏度50 μV/nT
 –噪声：≤ 25 pT RMS / √・Hz @ 1Hz
 –功耗低< 50 mA
 –温度性能：- 40° to 180° C


•领先制作工艺：

 –精密手工制作融合现代工艺制程
 –全数字智能温控定点退火工艺，避免退火欠热和退火过热的情况，磁学性能优异

麦格韦尔系列磁通门传感器定型生产以下军工级及增强工业级磁通门传感器，并可接受用户委托生产其他规格型号产品。

级别	型号	尺寸（Unit:mm)	分量测量
军品级别	M13	13mm×13mm×11mm	单分量
军品级别	M21	21 mm×15 mm×11 mm	单分量
军品级别	MC 26	Φ26 mm×51 mm	正交三分量
军品级别	MC 40	Φ40 mm×62 mm	正交三分量
增强工业级	S 24	24 mm×16 mm×12 mm	单分量
增强工业级	EC 26	Φ26 mm×51 mm	正交三分量
增强工业级	EC 40	Φ40 mm×62 mm	正交三分量
增强工业级	ER 38	38 mm×34 mm×30 mm	正交三分量

产品	外壳材料	焊接材料	封装	激励	激励电压
	航空超硬铝	高温焊锡	HTG	方波	AC 3V ~ 5V
	航空超硬铝	高温焊锡	HTG	方波	AC 3V ~ 12V
	航空超硬铝	高温焊锡	HTG	方波	AC 3V ~ 12V
	航空超硬铝	高温焊锡	HTG	方波	AC 3V ~ 12V
	精密陶瓷	进口焊锡	FR-4	三角波	AC 9V ~ 12V
	普通铝材	进口焊锡	FR-4	方波	AC 3V ~ 12V
	普通铝材	进口焊锡	FR-4	方波	AC 3V ~ 12V
	普通铝材	进口焊锡	FR-4	方波	AC 3V ~ 12V

麦格韦尔实验室系列单分量磁通门传感器技术指标

---

参数	单位	增强工业别	军品级
正交度	°	0.5°	0.5°
工作温度	℃	-20℃ ~ 100 ℃	-55℃ ~ 125 ℃
灵敏度	µV/nT	30µV	30µV
分辨率	nT	0.5nT	1nT
测量范围	nT	0~±200000nT	0~±200000nT
稳定性	nT/60min	<1nT	<1nT
非线性	F•S•	<0.01%	<0.01%
重复性	F•S•	<0.001%	<0.001%
滞后	F•S•	<0.001%	<0.001%

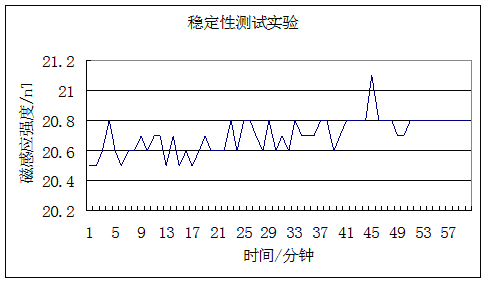

传感器的稳定性

---

本传感器稳定性高，蠕变小于1nT/h。利用本公司开发的采用SF-M系列传感器的MAG9200磁强计进行稳定性实验，可以得到以下数据。

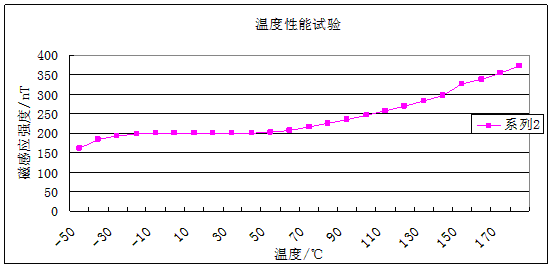

传感器的温度性能

---

麦格韦尔磁通门传感器温漂低，可使用环境温度范围宽，SF-M系列产品能够在军品温度范围内正常工作，其温漂平均小于1nT/℃。本实验采用MAG9200磁强计对SF-M磁传感器的温度性能进行了测试。

传感器的线性度

---

麦格韦尔磁通门传感器有很好的线性度，在满量程的范围内对传感器的线性度测试，非线性能够满足小于0.01%。
